    锅炉在运行过程中会出现受热面积灰，造成锅炉主蒸汽温度下降、负荷不足、锅炉热效率降低等状况，不但浪费了燃料，而且影响设备生产的稳定运行，机组的经济性降低.吹灰器是电站锅炉不可缺少的辅助设备，绝大多数热力发电厂均将吹灰器作为确保机组安全经济运行的重要手段，其吹灰器的投用率普遍较高，能有效解决锅炉受热面的积灰问题。

吹灰器产品系列：锅炉吹灰器系列、弹簧提升阀系列、吹灰器枪管系列、吹灰器内管系列、速箱系列、电器控制系列、其他配件系列

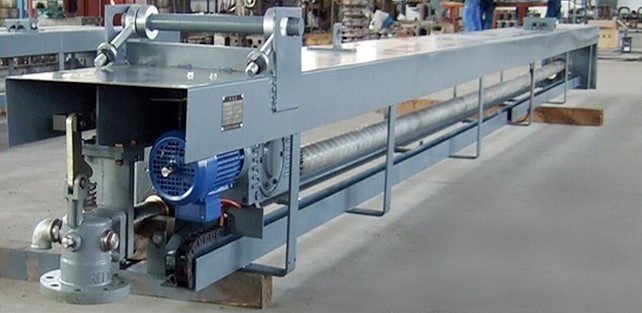

锅炉长伸缩式吹灰器

主要技术参数：

型 　 号：RLD/PS-SL

吹扫行程：T < 10m

吹灰压力：0.8～1.5Mpa

吹灰介质：蒸汽或压缩空气

介质温度：t < 500℃

介质耗量：30～100Kg/min

吹扫半径：0.5～4.0m

吹扫角度：0～360º

电机功率：0.55～0.75KW　　380V   50Hz

结构特点：

采用齿轮齿条啮合传动驱动吹灰管前后运动，便于维护；前后两端吊挂，以适应锅炉炉壁水平与垂直方向的膨胀；电机齿轮箱与填料行走箱采用分体式，提高了传动的可靠性并解决了齿轮箱渗油问题；当吹灰器行程较大时可采用挠度控制装置，来控制吹灰管进入炉内时的挠度。

用　　途：

主要用于清洁锅炉屏式与管束受热面，如：过热器、再热器等受热面。

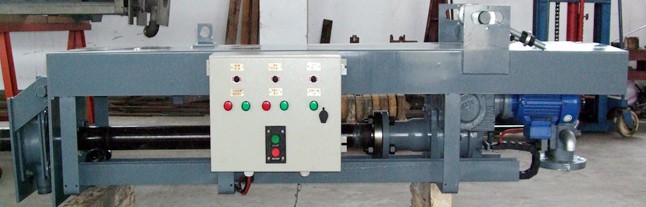

锅炉半伸缩式吹灰器:

主要技术参数：

型 　 号：RLD/PS-SB

吹扫行程：T<5.5m以下

吹灰压力：0.8~1.2Mpa

吹灰介质：蒸汽或压缩空气

介质温度：t<500º

价质耗量：30~60Kg/min

吹扫半径：0.5～4.0m

吹扫角度：0～360º

电机功率：0.55KW   380V   50Hz

结构特点：

采用齿轮齿条啮合传动驱动吹灰管前后运动，便于维护；前后两端吊挂，以适应锅炉炉壁水平与垂直方向的膨胀；电机齿轮箱与填料行走箱采用分体式，提高了传动的可靠性并解决了齿轮箱渗油问题；吹灰管一半置于炉内，另一半置于炉外，可大大减小锅炉安装平台与吹扫时间，从而减少了蒸汽耗量。

用　　途：

主要用于清洁锅炉屏式与管束受热面，如：省煤器、尾部烟道等受热面。

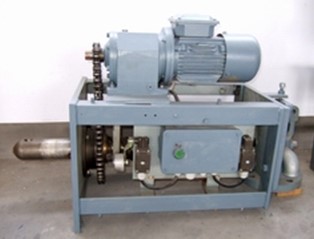

空预器吹灰器:

主要技术参数：

型 　 号：RLD/PS-AH

吹扫行程：1～1.5m

吹灰压力：0.8~1.2Mpa

吹灰介质：蒸汽或压缩空气（高压水）

介质温度：t<500º

价质耗量：30~60Kg/min

吹扫半径：0.3～1.0m

吹扫角度：直推式push-stem

电机功率：0.55KW   380V   50Hz

结构特点：

采用齿轮齿条啮合传动驱动吹灰管前后运动，便于维护；前后两端吊挂，以适应锅炉炉壁水平与垂直方向的膨胀；电机齿轮箱与填料行走箱采用分体式，提高了传动的可靠性并解决了齿轮箱渗油问题；吹灰管一半置于炉内，另一半置于炉外，可大大减小锅炉安装平台与吹扫时间，从而减少了蒸汽耗量。

用　　途：

主要用于回转式空气预热器与烟气加热器（GGH）内部。

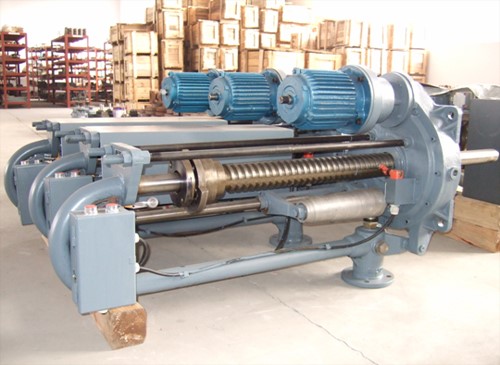

炉膛短伸缩式吹灰器:

主要技术参数：　　　　　　　　　　　　　　　　　　　　　　　　　　

型 　 号：RLD/V04

吹扫行程：T＝255mm

吹灰压力：0.8～1.5Mpa

吹灰介质：蒸汽或压缩空气

介质温度：t < 500℃

介质耗量：60～100Kg/min

吹扫半径：2.5m

吹扫角度：0～360º

电机功率：0.37 KW　　380V   50Hz

结构特点：

吹灰管的伸缩运动由运转铜螺母啮合螺旋管完成；易于安装，不需专门的支吊，维护方便，所有零部件不需要整体拆卸。

用　　途：

用于锅炉水冷壁。

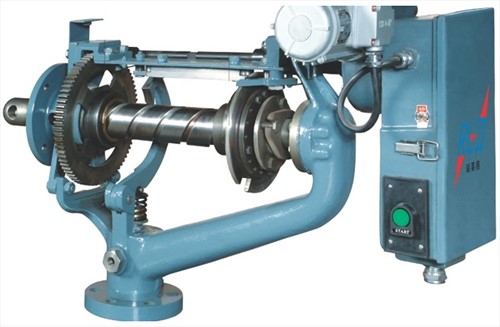

炉膛短伸缩式吹灰器:

主要技术参数：　　　　　　　　　　　　　　　　　　　　　　　　　　　

型 　 号：RLD/IR-3D

吹扫行程：T < 267mm

吹灰压力：0.8～1.5Mpa

吹灰介质：蒸汽或压缩空气Steam or compressed air

介质温度erature：t < 500℃

介质耗量：30～60Kg/min

吹扫半径：2.5m

吹扫角度：0～360º

电机功率：0.18～KW　　380V   50H

结构特点：

吹灰管的伸缩旋转运动由一根螺旋管完成；结构紧凑，运行可靠；安装空间小，易损件更换方便。

固定旋转式吹灰器

主要技术参数：　　　　　　　　　　　　　　　　　　　　　　　　　　　

型 　 号：RLD/G9B

吹扫行程：0～360º

吹灰压力：0.8～1.2Mpa

吹灰介质：蒸汽或压缩空气介质温度：t < 500℃

介质耗量：30～100Kg/min

吹扫半径：0.5～2.5m

吹扫角度：0～360º

电机功率：0. 18～0.37KW　　380V   50Hz

结构特点：

结构紧凑，不需要安装平台；维护方便；吹扫区域全面。

用　　途：

用于安装空间狭小的尾部烟道部位。

炉膛水力吹灰器

主要技术参数：　　　　　　　　　　　　　　　　　　　　　　　　　　　

型 　 号：RLD/L05S

吹扫行程：T = 400mm

吹灰压力：0.8～1.5Mpa

吹灰介质：化学处理水 Chemical treating water

介质温度：t ≤40℃

介质耗量：50~100Kg/min

吹扫半径：3.0～3.5m

吹扫角度：0～360º

电机功率：0.25/0.55KW  2800/910rpm　　380V   50Hz

结构特点：

采用差速电机驱动，通过螺纹管快速前移到前端，电机切换成低速旋转，对水冷壁进行吹扫；开阀机构采用锥体滚筒结构，开起量随着吹灰枪的前进逐渐增加，能保证吹灰效果。

用　　途：

主要用于积灰结渣较为严重的锅炉炉膛，比蒸汽和压缩空气更能有效的清除炉膛内的积灰结渣。

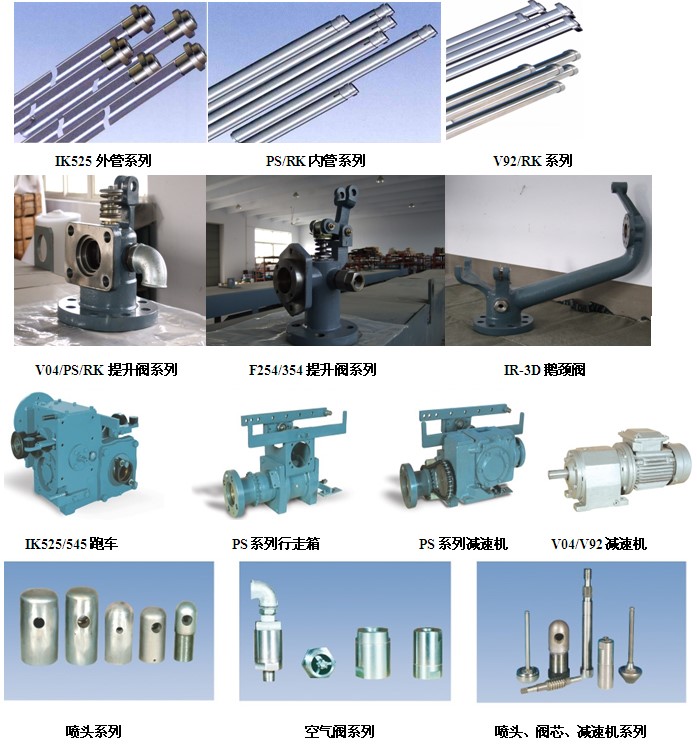

备品备件
