SV-508型压力真空释放阀

用途：

SV-508压力真空释放阀用于贮仓或灰库上，在充排气和不正常温度变化时，保护贮仓或灰库不受过量的正压或负压的侵害，作为优良的二次或备用保险。

结构特点：

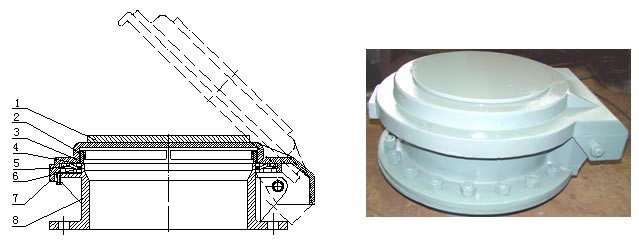

真空压力释放阀由平盖（件1）、弹簧环（件2）、活动环（件3）、隔膜（件4）、挡圈弹簧（件5）、挡圈（件6）、阀盖（件7）、阀座（件8）等组成。

技术参数：

工作原理：

1） 阀静止位置（密封）时：

当贮仓或灰库内压力维持在阀选定的压力值内时，阀盖保持静止位置。由于贮仓或灰库内压力产生一个力作用于柔性隔膜（件4）顶面使隔膜紧密接触到阀座（件8）上，从而达到密封。

2） 阀压力释放时：

当贮仓或灰库内压力增长到阀选定的压力值时，仓内压力克服阀座盖（件7）重量，将阀盖从阀座上举起，同时压力释放，直至贮仓或灰库内压力降到与阀所选定的压力值相同时，阀盖再回到正常位置。

3） 阀真空释放时：

当贮仓或灰库内压力低于大气压时，在贮仓或灰库内产生真空，当真空值降到与阀选定的真空值时，由于大气压作用到隔膜上，举起真空环到浮动位置，此时空气进入贮仓或灰库内，直到其内部真空值小于选定值时，真空环回到正常位置靠在隔膜上。
